Kategoria: Wtyki, Wtyki
Numer katalogowy: 533
|
Cena: 2.50 PLN |
|
|
|
Opis:
Amerykańska konstrukcja i znakomita dokładność wykonania, sprawia że nie ma kłopotów z zakładaniem złącza na kabel.
- szerokie pasmo pracy do 3 GHz,
- wodoszczelność połączenia złącza z kablem,
- odporność na korozję - wykonane w całości ze metali kolorowych,
- bardzo małe tłumienie w całym paśmie pracy,
- znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy,
- bardzo prosty i szybki montaż - sposób zaciskania: kompresja wzdłużna,
- poprawnie zaciśnięte złącze jest bardzo trudno zerwać z przewodu - dwa pierścienie kompresyjne,
- złącze stanowi monolit,
- przygotowanie kabla do zaciśnięcia (ściągnięcie izolacji) należy wykonać narzędziem E80074 (1/4" na 1/4"),
- do przykręcania złącza do gniazda można stosować klucz 7/16",
- do zaciśnięcia należy użyć zaciskarki do złącz kompresyjnych PCT-AIO-CT E80075,
- porównując to złącze z innymi należy zaznaczyć iż szybkość, pewność montażu i stabilność wykonanego połączenia odpowiadają cenie złącza.
| Nazwa |

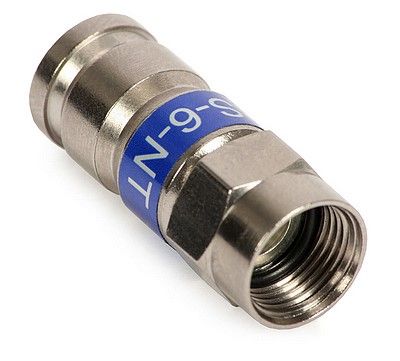

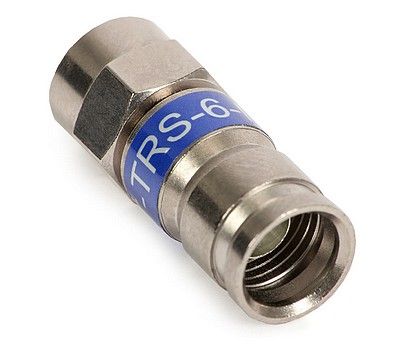

Złącze F TRS-6 NT PCT kompresyjne do kabli RG-6 |
| Kod |
E80330 |
| Materiał |
| Podstawowy materiał złącza |
Mosiądz 360 |
| Wykończenie złącza |
Nikiel |
| Uszczelka |
Guma etylenopropylenowa |
| Wymiary fizyczne |
| Średnica zewnętrzna |
10,7 mm |
| Średnica wewnętrzna |
8,2 mm |
| Średnia wewnętrznej tuleji |
4,7 mm |
| Parametry elektryczne |
| Tłumienie odbić |
-28 dB do 3 GHz |
| Tłumienie wtrąceniowe |
-0,2 dB do 3 GHz |
| Ekranowanie |
-80 dB |
Złącze spełnia następujące normy:
| Parametr |
Nazwa |
Wymaganie |
| Retencja kabla |
SCTE-IPS-TP-401 |
siła wyrywająca > 178N |
| Odporność chemiczna |
BLCR-GR-1503-CORE 4.7 |
nie zachodzi pękanie ani spęczenie |
| Odporność korozyjna |
BLCR-GR-1503-CORE 3.2.1 |
1000 godzin w słonym oprysku |
| Odporność dielektryka |
BLCR-GR-1503-CORE 3.5.2 |
1 kV AC przez minutę |
| Interfejs do podłączenia sprzętu |
BLCR-GR-1503-CORE 3.2.4 |
10 zaciśnięć bez zniszczeń z momentem 4,47 Nm |
| Tłmienie wtrąceniowe |
BLCR-GR-1503-CORE 3.5.3 |
< 0.05 dB do 350 MHz
< 0.1 dB do 700 MHz
< 0.2 dB do 1 GHz |
| Siła mocowania |
SCTE IPS-TP-004 |
< 89N |
| Moment luzujący |
BLCR-GR-1503-CORE 4.2 |
> 3.35 Nm |
| Migracja wilgoci |
SCTE IPS-TP-013 |
żadnych przecieków przez 5 dni |
| Odporność na ozon |
BLCR-GR-1503-CORE 4.1 |
70 godzin ekspozycji |
| Tłumienie odbić |
SCTE IPS-TP-110 |
> 30 dB do 1GHz |
| Wpływ słonej mgły |
BLCR-ASTM B 117 |
tłumienie odbić > 30 dB do 1 GHz |
| Skuteczność ekranowania |
SCTE IPS-TP-403 |
> 100 dB do 300 MHz,
> 90 dB do 1 GHz |
| Cykl temperaturowy |
BLCR GR-1503 4.1 |
siła wyrywająca > 178 N |
| Odporność na UV |
BLCR-GR-1503-CORE 4.8 |
powyżej 7 dni |
| Wibracje |
BLCR-GR-1503-CORE 4.6 |
moment luzujący po wibracji > 3,57 Nm |
|
|
|
|
|
|
 |
|
 |
