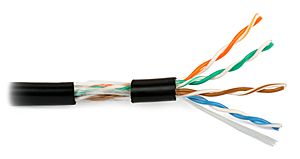

Skrêtka NETSET BOX U/UTP PE kategorii 5e to najwy¿szej jako¶ci skrêtka komputerowa przeznaczona do wykonywania profesjonalnych instalacji w warunkach zewnêtrznych. Opona zewnêtrzna wykonana jest z polietylenu (PE) odpornego na dzia³anie promieniowania s³onecznego UV i wilgoci. Przewód stosowany jest do wykonywania instalacji zewnêtrznych, prowadzonych w ziemi, w kana³ach kablowych. W warunkach znacznie podwy¿szonej wilgotno¶ci nale¿y stosowaæ skrêtkê z o¶rodkiem dodatkowo wype³nionym ¿elem.

Wprowadzone do sprzeda¿y w ostatnich latach kamery IP nowej generacji zwiêkszy³o wymagania w stosunku do medium transmisyjnego jakim jest skrêtka UTP kategorii 5e. Produkcja kamer o wysokich rozdzielczo¶ciach znacznie zwiêkszy³a zapotrzebowanie na pasmo, zwielokrotniaj±c ilo¶æ przesy³anych danych. Dlatego tak wa¿nym kryterium doboru skrêtki staj± siê jej parametry przes³uchu miêdzy parami.
W odpowiedzi na zapotrzebowanie rynku firma DIPOL wprowadzi³a rodzinê skrêtek komputerowych o najwy¿szych parametrach po wspóln± nazw± NETSET.

Skrêtka NETSET U/UTP 5e posiada ¶rednicê zewnêtrzn± zmniejszon± do 6,0 mm, co znacznie u³atwia uk³adanie skrêtki w korytkach i rurach. Dobrano specjalne tworzywo izolacji ¿y³, u³atwiaj±ce nak³adanie z³±cz RJ-45.

Cechy wyró¿niaj±ce skrêtki NETSET BOX U/UTP PE kategorii 5e:

• najwy¿szej jako¶ci materia³y, perfekcyjny sposób wykonania potwierdzony 15 letni± gwarancj±,
• parametry znacznie przewy¿szajace wymagania kategorii 5+ potwierdzone badaniami w Centralnym Laboratorium Badawczym Instytutu £±czno¶ci w Warszawie,
• przedprodukcyjna kontrola jako¶ci surowców oraz poprodukcyjna kontrola jako¶ci gotowego wyrobu,
• znacznik metrowy,
• karton 305m samorozwijalny,
• ¿y³y jednodrutowe miedziane o ¶rednicy Ø 0,50 mm (24 wg AWG),
• izolacja ¿y³ wykonana z polietylenu PE jednolitego, izolacyjnego, barwionego w masie, ¶rednica ¿y³: Ø 1,01 mm, kolory izolacji ¿y³: bia³o-zielony/zielony, bia³o-pomarañczowy/pomarañczowy, bia³o-br±zowy/br±zowy, bia³o-niebieski/niebieski,
• ¿y³y izolowane skrêcone w pary, ¶rednica pary Ø 2,02 mm,
• pow³oka kabla wykonana z polietylenu PE w kolorze czarnym, ¶rednica zewnêtrzna Ø 6,0 mm,
• b³±d w metra¿u nadruku max. 0,5%

Skrêtka NETSET U/UTP kategorii 5e E1412 zosta³a wyprodukowana zgodnie z normami:
PN-EN-50173, EN 50173, ISO/IEC 61156-5 edition:2002, ISO/IEC 11801.

Przewód objêty jest 15 letni± gwarancj±.

Producent gwarantuje w okresie 15 lat sta³o¶æ parametrów. Warunkiem utrzymania gwarancji jest przestrzegania zasad pakowania, przechowywania i transportu opisanych w normie PN-70 E-79100 oraz zasad eksploatacji opisanych w normie PN-EN 50174-1.

Skrêtka NETSET BOX U/UTP PE kategorii 5e E1412 przeznaczona jest do pracy w otoczeniu o temperaturze od -20 ^oC do +50 ^oC. Temperatura uk³adania - nie ni¿sza ni¿ -30 ^oC i nie wy¿sza ni¿ +50 ^oC.

Przewód d³ugo¶ci 305m dostêpny równie¿ w samorozwijalnym kartonie E1412_305.

Nazwa	NETSET BOX U/UTP PE 5e
Kod	E1412
Budowa
¯y³y	jednodrutowe miedziane o ¶rednicy Ø 0,50 mm (wg 24 AWG)
Izolacja ¿y³	PE
Pow³oka	czarny PE
¦rednica zewnêtrzna [mm]	6,0
Wska¼nik miedziowy [kg/km]	14,2
Masa gotowego kabla [kg/km]	33
Parametry elektryczne
Impedancja falowa [Ω]	100 ±15
Pojemno¶æ skuteczna dla dowolnego toru transmisyjnego przy czêstotl. 1KHz [nF/km]	≤56
Prêdko¶æ propagacji NVP [%]	67
Rezystancja torów transmisyjnych [Ω/km]	≤ 188
Asymetria pojemno¶ci torów transmisyjnych wzglêdem ziemi [pF/km]	≤ 1600
Rezystancja izolacji [MΩ/km]	> 1000
Uk³adanie i u¿ytkowanie
Temperatura pracy [°C]	-20...+50
Wilogotno¶æ powietrza pracy [%]	0...100
Temperatura uk³adania [°C]	-30...+50
Min promieñ giêcia dla instalacji wewnêtrznych [¶red. Kabla]	>8

Przewód NETSET BOX U/UTP kat. 5e zosta³ przebadany przez

Centralne Laboratorium Badawcze

Instytutu £±czno¶ci w Warszawie

uzyskuj±c:

CERTYFIKAT INSTYTUTU £¡CZNO¦CI

Certyfikat Instytutu £±czno¶ci dotycz±cy przewodu NETSET BOX U/UTP PE 5e mo¿na zobaczyæ klikaj±c tutaj.

• Sprawdzenie rezystancji toru oraz asymetrii rezystancji.

	Tor	¯y³a	Rezystancja ¿y³y [Ω/km]	Asymetria rezystancji [%]
UTP kat. 5e PE	1	a	87,320	0,22
		b	87,136
	2	a	84,663	0,20
		b	84,831
	3	a	85,082	0,21
		b	84,903
	4	a	86,035	0,18
		b	86,192
wymagane	-	-	≤150	≤3,0

• Sprawdzanie pojemno¶ci skutecznej i asymetrii pojemno¶ci .

	Tor	Pojemno¶æ skuteczna [nF/km]	Asymetria pojemno¶ci [pF/km]
UTP kat. 5e PE	1	51,74	208
	2	49,21	116
	3	49,79	7
	4	50,85	13
Wymagane	-	≤55	≤1600

• Sprawdzenie rezystancji izolacji ¿y³.

	Tor	¯y³a	Rezystancja izolacji [MΩ/km]
UTP kat. 5e PE	1	a	4,5 · 105
		b	4,8 · 105
	2	a	6,6 · 105
		b	4,6 · 105
	3	a	4,9 · 105
		b	5,8 · 105
	4	a	4,5 · 105
		b	7,0 · 104
Wymagane	-	-	≥150

• Sprawdzenie odporno¶ci izolacji na napiêcie probiercze.

Sposób przy³o¿enia napiêcia probierczego	Napiêcie probiercze w V/AC
	Zmierzone	Wymagane
Po³. wszystkie ¿y³y "a" - po³ wszystkie ¿y³y "b"	1000	1000

• Sprawdzenie t³umienno¶ci skutecznej .

	Tor	T³umienno¶æ skuteczna [dB]
UTP kat. 5e PE	1	21,2
	2	20,8
	3	20,5
	4	21,2
Wymagane	-	≤24,9

• Sprawdzenie t³umienno¶ci zbli¿noprzenikowej.

	Tor	T³umienno¶æ zbli¿noprzenikowa [dB]
UTP kat. 5e PE	1-2	47,3
	1-3	52,6
	1-4	55,4
	2-3	54,8
	2-4	55,5
	3-4	60,2
Wymagane	-	≥34,0

• Badanie t³umienno¶ci odbiciowej.

	Tor	T³umienno¶æ odbiciowa [dB]
UTP kat. 5e PE	1	20,7
	2	21,8
	3	22,4
	4	21,5
Wymagane	-	≥19,4

• Badanie sumarycznej t³umienno¶ci zbli¿noprzenikowej.

	Tor	Sumaryczna t³umienno¶æ zbli¿noprzenikowa [dB]
UTP kat. 5e PE	1	45,69
	2	46,07
	3	50,11
	4	51,77
Wymagane	-	≥31,0
